【鼎泰丰音响】RCF精密喇叭单元产品特点

2020-07-16

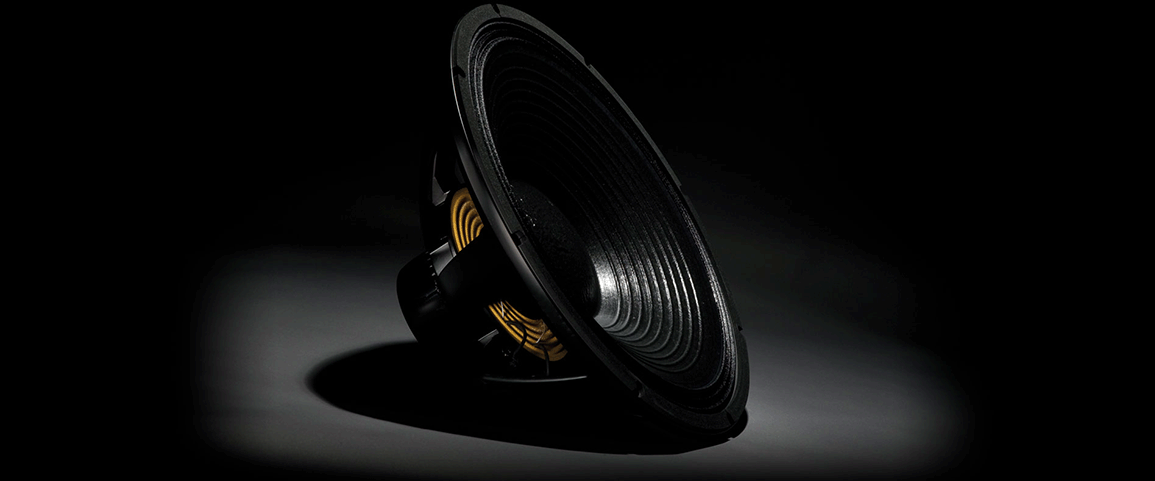

喇叭单元创新者

RCF扬声器系列包含了广泛的喇叭单元覆盖整个音频频谱。我们设计喇叭单元是为了优化声音的纯净度,结合无失真和长时间承受高功率的能力。RCF开发了包括钕、碳纤维、纯钛、高强度合成纤维、聚四氟乙烯和聚酯薄膜混合物等高科技材料在内的先进喇叭单元技术。RCF拥有超过60年的市场设计和制造经验,在诸如:碳纤维圆锥成型、双层有机硅胶弹波设计、内/外音圈绕组到边绕音圈制造、纯钛膜片成型等技术发明中发挥了重要作用。我们最新的发展成果是设计出了最先进的钕磁电路,全新的音圈通风系统和突破性的直接驱动音圈组件。


动力处理

作为RCF新型喇叭单元设计的核心,在材料科学,设计拓扑研究和功率测试方面花费了大量时间和资源,以开发具有高强度的结构、最佳的热特性和最佳的功率处理的产品。 RCF 精密工程开发出一种复合聚酰亚胺 - 酰亚胺成型材料,能够承受超过380°C的峰值温度,远远超出现代专业音响系统的散热要求。通过结合这种材料与特殊的粘合剂、我们的内外音圈技术、双层有机硅胶弹波设计、双强制换气和锥体基础上的特殊纤维掺杂和处理,使得新的RCF系列产品在工业上成为最坚固和可靠的喇叭单元。



新型铁氧体材料:高功率,低重量磁性电路设计

RCF 精密工程师开发了一种新的铁氧体磁体,能够在新的最小重量设计中提供更高的磁通。由于这项新技术,所有的新型RCF精密铁氧体产品都达到了可与之媲美的最小重量。为了优化新的设计性能,开发了新的特定磁铁尺寸和模具。RCF 精密工程师致力于开发一种磁路拓扑结构,能够在三个特定领域提供最高的、平衡的性能水平:保持一致的、高度完整的磁通间隙、降低失真的设计技术以及在最小重量设计中有效地集成磁路。优化了t极设计,以在典型的音圈间隙移动过程中产生最小的磁通调制量。

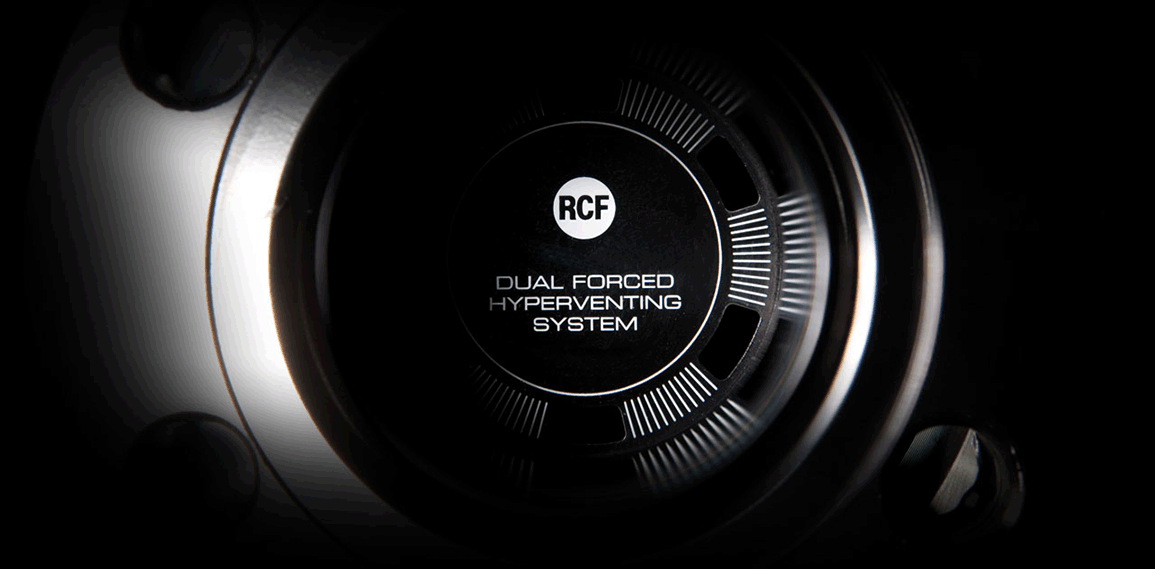

双重强制通气系统

在我们复杂的冷却设计中,各个部件组合在一起,形成了一个理想的通风系统。从筐的设计开始,RCF 一直致力于提供翅片冷却通道,同时优化可用的表面积,以使前磁板有效散热。当组装和放置在筐上时,前板、陶瓷芯和后板是通风系统的一部分,该通风系统由通过所有三个部件精密加工的冷却槽突出。RCF 精密独特的双层有机硅胶弹波密封的支架设计,它的功能就像一个气泵,每次锥组件移动时都会排出热风和吸入冷空气。该系统提供了较冷的工作条件和最优的功率压缩。音圈内侧的噪音控制和空气排气量的完美平衡是由置于极片中心的衍射器保证的。



膜片组件

新的RCF精度以几种先进的技术为特色。膜片和悬架由超薄纯钛、聚四氟乙烯或聚酯薄膜制成。

悬架是基于一个创新的设计,大大减少失真,消除共振点,并协助控制悬架解体模式。

RCF公司开发了一种无氧工艺,可以在高质量、精细控制的膜片上制作纯钛超薄膜。

我们的过程提供优越的音质,延伸到最高的声音频率,保证一致的功率处理和可靠性。



直接驱动音圈组件

前者的顶部是弯曲的,并直接结合到钛隔膜的边缘,导致直接驱动配置。

直接驱动保证了音圈和穹顶总成之间能量的最佳传输,提供了更平滑的、扩展频率响应超过10千赫,减少了中断模式和降低失真。

这种组件提供了高功率处理和优良的机械和热性能,使RCF钕压缩驱动器健壮和可靠。



相位插头

ND950具有4槽,优化几何形状,铝相插头设计。广泛的计算机辅助数学建模和测试产生了相位插头几何结构,通过控制和降低空气失真和最大限度地提高输出,提供了平衡的声学性能。这允许使用较低的相塞槽压缩比,从而产生较低的失真人工制品。结果是高输出,平滑的声频响应和低谐波失真的人工制品。我们的压缩驱动器的特点是3槽,2槽和径向优化几何相塞设计。广泛的计算机辅助数学建模和测试已经产生了相位塞几何形状,通过控制和降低空气失真提供平衡的声学性能。


磁路

RCF精密钕磁电路的设计在音圈间隙提供了比标准陶瓷组件更高的磁场强度,同时大大降低了设备的整体重量。钕稀土材料还提供了更高水平的力(BL),以增加对穹顶总成移动质量的控制。这将导致更高的效率,更好的瞬态响应和减少高频失真模式。RCF的新铁氧体磁路设计经过优化,以提供在音圈间隙中可能达到的最高磁场强度,提供精确控制穹顶总成运动质量所需的力。为了改变和降低磁路和音圈的电感特性,在极片上精确地压上一个薄的铜环,从而控制了声频响应的扩展。RCF精密单元在铝隔膜总成盖的后部提供散热片,为驱动器的磁路创造散热表面积。这有助于降低电路温度,提高驱动器的功率压缩特性和增加输出。


内外音圈

RCF开发了一种独特的音圈,结合了内/外技术的优势和优质的聚酰亚胺材料(线树脂和成型树脂)。内/外线圈有许多优点:耗散面加倍;对前者的粘附面积增加了一倍;在热膨胀过程中,前者被挤在内外层之间,提供了最好的机械阻力。我们的内外成型器是由聚酰亚胺-亚胺纤维玻璃制成,线圈和圆锥之间的区域是诺梅克斯-纤维玻璃-诺梅克斯三层结构,最大的刚度和准确的声音传输。

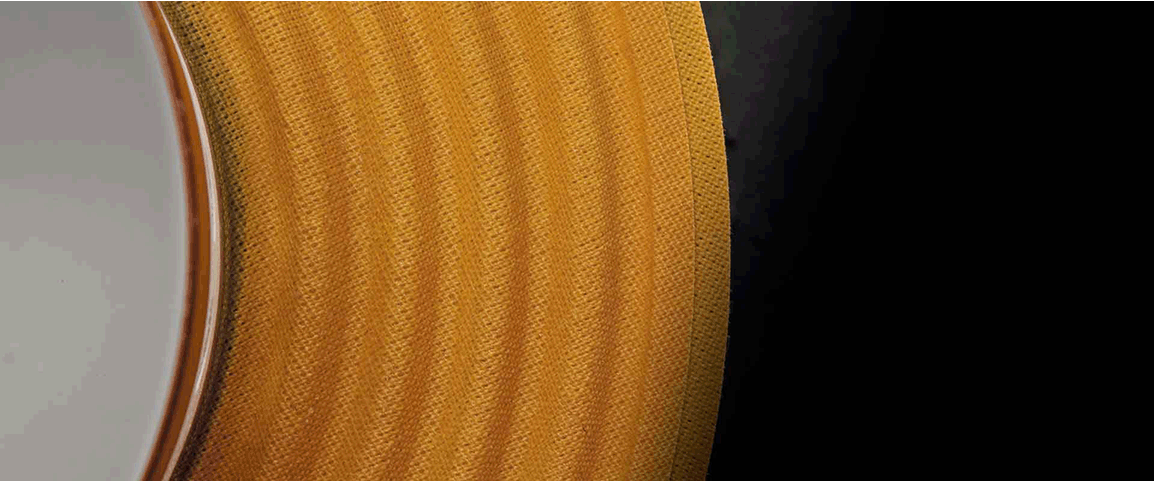

双层有机硅胶定心支片(弹波)

RCF最初发明的双层有机硅胶弹波设计提供了许多优势:两个硅胶弹波提供双重抗疲劳;布层之间的硅胶是一种高记忆性的材料,为弹波提供了最好的形状稳定性;这个密封的系统就像一个气泵,每当锥盆震动时就会排出热风和吸入冷空气。



边绕线圈

边绕平线音圈是先进制造的标志。RCF内部生产所有用于压缩驱动的扁平线音线圈。为了保证最高水平的性能和可靠性,在材料选择和工艺设计上的最大的注意与广泛使用的质量控制和功率测试程序相结合。每个驱动程序都经过了全面的频率响应,阻抗和失真测试与DSP支持的数字测试设备。其结果是一个强大的设备能够承受严格的现代扬声器系统应用。



机械设计

RCF 精密工程师也投入了大量时间来解决机械设计问题。通过设计一种特殊的辐条,可以在无噪声和安全的侧连接中提供更安全、更大的偏移,从而改进了引线的连接。篮子的设计是为了提供最大的强度,最轻的重量,同时最小化整体直径和最大的锥形活塞直径。
